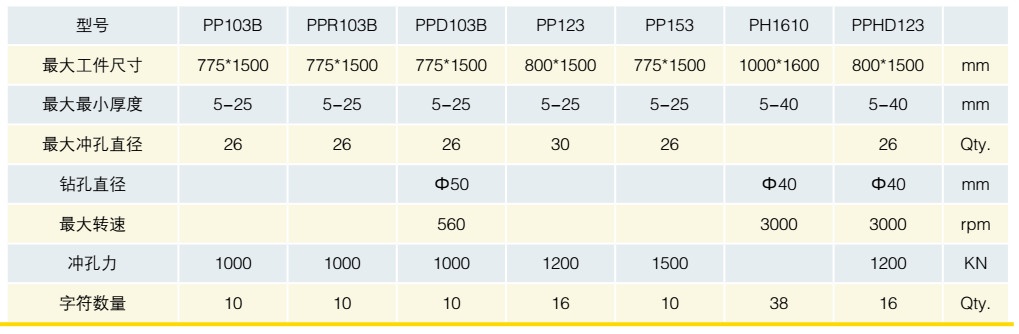

数控液压冲孔、冲钻复合机系列产品参数

产品型号：ＰＰＲ１０３

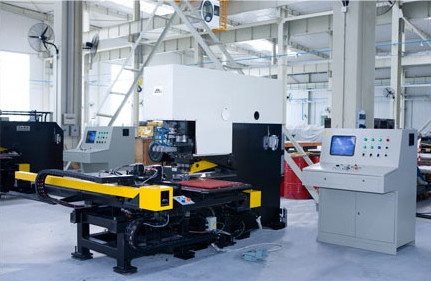

    PPR103型数控液压冲孔机是PP103A的改进产品，油缸采用外挂结构，这样即提高了拆、装、维修的工艺性，又彻底解决了油缸漏油问题。同时缸径由原来的220㎜增加到240㎜，从而提高了吨位，达到了真正的100吨冲孔力。

    该机具有X（左右移动定位）、Y（前后移动定位）两个数控轴，都由1.8kW的交流伺服电机（无电刷，免维护）驱动，由滚珠丝杠传动,直线导轨导向，传动定位精确。工件由液压夹钳夹紧，在万向输送球上移动, 移动阻力小。万向输送球上装有弹簧，不易损坏。

    该机具有三个模位，可以同时装置三种规格的冲头，在工件上冲制出三种规格的孔型。其中一个模位，也可以装置打钢印用的字头盒，完成压印字符工序。

    该机所用的伺服电机、PLC、无触点开关等电气元件及主要液压元件、气动元件、气缸等均为世界知名品牌产品，具有较高的可靠性。

    该机液压管路采用卡套式连接，美观、实用。

    该机配备集中润滑供油装置，有效的保障设备的正常运行。

    该机无需划线和制造大量样板，可实现CAD/CAM直接转换。另外本机可附带供应数字化仪，方便的确定或输入孔的坐标尺寸。

    本机编程简易，易于掌握。中文界面，能显示孔位图形。

该机主要技术参数如下：

1．加工工件尺寸范围：

工件厚度范围  5～25mm

最大工件尺寸  1500×775mm

夹钳夹持边最小孔边距：25mm

2．冲孔能力：

冲孔力        1000KN

最大冲孔直径  φ25.5mm

冲孔直径×板厚  对于Q235钢 σb≤420MPa   φ25.5×25mm

                   对于16Mn钢 σb≤610MPa   φ25.5×20mm

3．打字能力：

打字力              800KN

字头尺寸：          14×10

一组字头的字符数量：  10个

4．冲孔和打字模位数：    3个

装三套不同规格的冲头。

或装两套不同规格的冲头及一组字头。

5．数控轴数  2个

X轴行程——速度  1700mm——18m/min

Y轴行程——速度  760mm——18m/min

6．电动机功率：

油泵电机            22KW

 X轴伺服电机        1.8KW

       Y轴伺服电机        1.8KW

7．液压系统：

   高压泵工作压力       24MPa

   低压泵工作压力       6MPa

   油箱容积           320L

 冷却方式            水冷

 N46耐磨液压油即可。

8．气动系统：

   工作压力： 最大       0.6MPa

              最小       0.5MPa

   空气压缩机排量0.1m3/min，最高压力0.7MPa即可。

9．电气参数：

   交流供电线路：

   类型：               三相电

   电压：               380V

   频率：               50HZ

10．机器外形尺寸（长x宽x高）：2770X3330X1740

11．机器净重：约6200Kg
